مقایسه انواع مبدل حرارتی استخر | راهنمای کامل انتخاب
✅ نکات کلیدی این مقاله
- مقایسه انواع مبدل حرارتی استخر؛ مسی (راندمان بالا، مناسب استخرهای بزرگ)، استیل (مقاوم در برابر کلر، رسوب کمتر)
- مبدل صفحهای: فضای کم، بازده بالا، اما رسوبگذاری بیشتر
- مبدل برقی: مناسب استخرهای کوچک و مناطق بدون دسترسی به گاز
- فرمول محاسبه ظرفیت: به ازای هر مترمکعب استخر سرپوشیده ۱۱۰۰ کیلوکالری، روباز ۱۶۰۰-۲۰۰۰ کیلوکالری
- محل نصب: بعد از پمپ و فیلتر، قبل از کلرزن
مقایسه انواع مبدل حرارتی استخر | راهنمای کامل انتخاب
امروزه با پیشرفت تکنولوژی ساخت مبدلها و تنوع مبدلها میتوان در تمام طول سال دمای آب استخر را در حد مطلوب نگه داشت. در این مطلب انواع مبدل حرارتی استخر را از نظر ساختار، ظرفیت حرارتی مبدل، جنس مبدل، نوع عملکرد، مزایا و معایب و… مورد بررسی و مقایسه قرار دادهایم تا با آگاهی کامل از تمامی جنبهها بتوانید بهترین و مناسبترین مبدل حرارتی استخر را متناسب با نیاز و شرایط پروژه انتخاب و خریداری نمایید. برای مشاهده محصولات اینجا کلیک کنید.
📋 فهرست مطالب
مبدل حرارتی استخر چیست؟
مبدل حرارتی وسیلهای است که وظیفه انتقال حرارت و تبادل گرما و سرما را بین دو سیال با دماهای متفاوت دارد. مبدل استخر با توجه به تعریف فوق وظیفه انتقال حرارت بین آب استخر و سیال گرم که از مولد گرما به سمت مبدل میآید را دارد. در گذشته استخرها در فصول سرد سال بلااستفاده بودند اما با گذشت زمان و پیشرفت تکنولوژی ساخت مبدلها و تنوع مبدلها امروزه میتوان دمای آب را در تمام طول سال در حد مطلوب نگه داشت.
انواع مبدل از نظر ساختار
در این مقایسه به مبدل استخری پوسته و لوله، مبدل استخر صفحهای و مبدلهای برقی یا همان گرمکن برقی استخر میپردازیم.
مبدل پوسته و لوله (Shell And Tube)
از پرکاربردترین نوع مبدلها در تاسیسات هستند و از سادهترین روش برای گرم کردن آب استخر استفاده میکنند. این نوع مبدلها از دو مسیر مجزا در مبدل برای گرم کردن آب استخر استفاده میکنند. در مسیر اول آب (سیال گرم) از دستگاههای مولد گرما (مثل: دیگ، پکیج، برق، انرژی خورشیدی) از یک سمت وارد شده و از سمت دیگر خارج شده و سیال دوم که آب استخر است را گرم میکند.
مبدل صفحهای
این نوع مبدلها علیرغم فضای کمی که اشغال میکنند بازده حرارت مناسبی دارند. اما در استخرها برای استفاده از مبدل حرارتی صفحهای باید ملاحظاتی را در نظر گرفت و اولین و مهمترین آنها رسوبگذاری بیشتر در این مبدلها میباشد که نیاز به مراقبت و نگهداری بیشتری دارند.
جنس مبدل حرارتی استخر
در مبدل حرارتی پوسته و لوله برای پوسته از جنس فولاد زنگنزن و فولادهای پر استحکام استفاده میشود. جنس لولهها (Tube) از مس، استیل و آلیاژهای فولادی استفاده میشود.
در مبدل حرارتی صفحهای نیز از مواد گوناگونی بسته به نوع مصرف مبدل میتوان استفاده کرد و جنس صفحات از فولادهای زنگنزن و آلیاژهای فولادی با تیتانیوم، نیکل، آلومینیوم و … میتوان بهره برد.
در مبدل برقی خطی که در خط لوله قرار میگیرند از جنس فولاد زنگنزن تا بدنه UPVC کاربرد دارد و در مبدلهای برقی مستغرق از المنتهای سرامیکی و المنتهای میلهای استفاده میشود که روکشهای فلزی زنگنزن دارند.

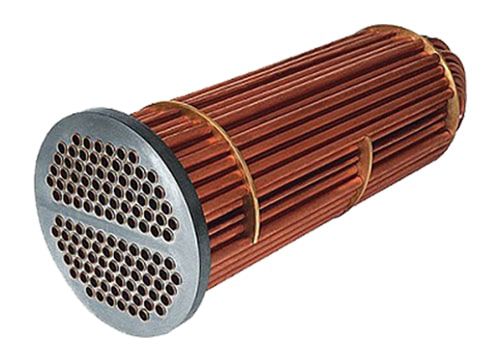

مبدل استخر مسی
این مبدلهای پوسته و لوله به صورت مستقیم و U شکل (یک سر فلنج) تولید میشوند. معمولاً برای استخرهای بزرگ و مجموعههای تفریحی آبی گزینه مناسبتری هستند، زیرا میتوان از ظرفیت ۱۰ فوت تا ظرفیت ۷۵۰ فوت در یک مبدل مسی در بازار یافت.
مزایای مبدل مسی:
- ضریب هدایت مس از استیل بهتر است و انتقال حرارت بیشتری دارد
- به دلیل U بودن لولههای مسی و دو بار گذر بودن آب از سطح آنها بازده بیشتری به دست میآید
- تنوع ظرفیت بالا (۱۰ تا ۷۵۰ فوت)
مبدل استخر استیل
این نوع مبدلهای پوسته و لوله که امروزه در ظرفیتهای کوچک برای استخرهای ویلایی و آپارتمانی و استخرهای کوچک پرکاربردترند. برخلاف لولههای مسی که U شکل هستند، به صورت مستقیم و یکبار گذر هستند.
مزایای مبدل استیل:
- قیمت ارزانتر نسبت به مبدلهای مسی
- حجم کمتر و صرفهجویی در فضای موتورخانه
- رسوبپذیری کمتر نسبت به مبدلهای مسی
- مقاومت بیشتر در برابر خوردگی
- وزن سبکتر
معایب مبدل استیل:
- محدود بودن ظرفیت (تا ۹۰ فوت)
- برای ظرفیت بیشتر باید چند مبدل را به صورت موازی به کار برد
- بازرسی و تمیز کردن لولهها در مدل یکپارچه (جوشی) سختتر است
مبدل حرارتی صفحهای استخر
این نوع مبدلها علیرغم فضای کمی که اشغال میکنند بازده حرارت مناسبی دارند. اما در استخرها برای استفاده از مبدل حرارتی صفحهای باید ملاحظاتی را در نظر گرفت:
- رسوبگذاری بیشتر در این مبدلها که نیاز به مراقبت و نگهداری بیشتری دارند
- مقاومت در برابر خوردگی توسط آب و کلر که در این نوع مبدلها قابل قبول است

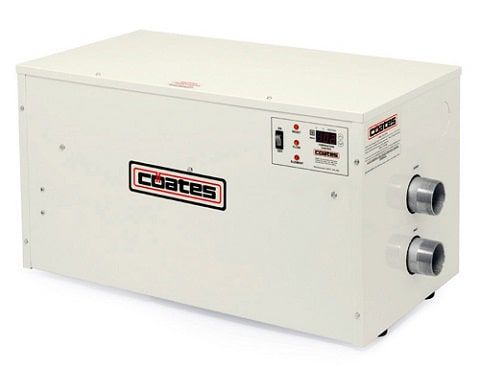

مبدل برقی استخر (گرمکن برقی)
این مبدلها که به صورت تکفاز و سهفاز موجود میباشند برای مکانهایی که دسترسی به گاز طبیعی و سایر سوختها سخت بوده و امکانپذیر نیست مناسب هستند.
مزایا:
- مناسب برای مناطق بدون دسترسی به گاز
- نصب آسان
محدودیتها:
- بیشتر مبدلهای تکفاز نهایتاً قادر به گرم کردن ۵۰۰۰ لیتر (۵ مترمکعب) آب هستند
- مناسب برای استخرهای بسیار کوچک خانگی و استخرهای برزنتی پیشساخته
- مصرف برق بالا
فرمول محاسبه ظرفیت مبدل حرارتی استخر
برای محاسبه بار گرمایی آب استخر از فرمول زیر استفاده میشود:
Q = 4.18 × m × ΔT × t
روش محاسبه سرانگشتی:
- به ازای هر مترمکعب استخر سرپوشیده: ۱۱۰۰ کیلوکالری
- به ازای هر مترمکعب استخر روباز: ۱۶۰۰ تا ۲۰۰۰ کیلوکالری
مثال محاسبه:
استخر با ابعاد ۱.۵ × ۸ × ۶ متر = حجم ۷۲ متر مکعب
استخر سرپوشیده: ۷۲ × ۱۱۰۰ = ۷۹,۲۰۰ کیلوکالری
استخر روباز: ۷۲ × ۱۶۰۰ = ۱۱۵,۲۰۰ کیلوکالری
برای تبدیل کیلوکالری به کیلووات، عدد به دست آمده را بر ۸۶۰ تقسیم کنید:
سرپوشیده: ۷۹,۲۰۰ ÷ ۸۶۰ = ۹۲ کیلووات
روباز: ۱۱۵,۲۰۰ ÷ ۸۶۰ = ۱۳۴ کیلووات
برای بدست آوردن فوت مبدل، عدد کیلووات را بر ۲ تقسیم کنید:
سرپوشیده: ۹۲ ÷ ۲ = ۴۶ فوت
روباز: ۱۳۴ ÷ ۲ = ۶۷ فوت
📌 نکته: نزدیکترین فوت مبدل موجود در بازار و بالاتر از این عدد ترجیحاً انتخاب میشود.
محل نصب مبدل گرمایش استخر
بهترین محل برای نصب انواع مبدل حرارتی استخر (مبدل پوسته و لوله، مبدل صفحهای، گرمکن برقی) بعد از پمپ و فیلتراسیون و قبل از دستگاه کلرزن میباشد.
✅ نکته مهم:
در استخرهای ویلایی و کوچک بعضاً خط گرمایش از خط تصفیه جداست که در این حالت بعد از پمپ مبدل نصب شده و آب استخر توسط پمپ درون مبدل سیرکوله میگردد تا به دمای مطلوب برسد.
❓ پاسخ به سؤالات پرتکرار
سؤال ۱: مبدل مسی بهتر است یا استیل؟
مبدل مسی راندمان بالاتری دارد و برای استخرهای بزرگ مناسبتر است، اما مبدل استیل مقاومت بیشتری در برابر کلر و خوردگی دارد و رسوبپذیری آن کمتر است. انتخاب بستگی به شرایط پروژه دارد.
سؤال ۲: ظرفیت مبدل حرارتی استخر را چگونه محاسبه کنیم؟
با فرمول Q = 4.18 × m × ΔT × t یا به صورت سرانگشتی: به ازای هر مترمکعب استخر سرپوشیده ۱۱۰۰ کیلوکالری و استخر روباز ۱۶۰۰-۲۰۰۰ کیلوکالری محاسبه میشود.
سؤال ۳: مبدل صفحهای چه مزایا و معایبی دارد؟
مزایا: فضای کم، بازده بالا. معایب: رسوبگذاری بیشتر و نیاز به نگهداری بیشتر.
سؤال ۴: مبدل برقی استخر برای چه حجمی مناسب است؟
مبدلهای تکفاز نهایتاً برای ۵,۰۰۰ لیتر (۵ مترمکعب) مناسب هستند و برای استخرهای بسیار کوچک خانگی و استخرهای برزنتی کاربرد دارند.
سؤال ۵: مبدل حرارتی استخر کجا باید نصب شود؟
بهترین محل نصب، بعد از پمپ و فیلتراسیون و قبل از دستگاه کلرزن است تا آب با فشار مناسب وارد مبدل شود و از تماس مستقیم کلر با آن جلوگیری شود.
سؤال ۶: آیا میتوان با پکیج دیواری آب استخر را گرم کرد؟
بله، اما فقط برای استخرهای کوچک (حداکثر ۴۰ مترمکعب) و با مبدلهای ۹ تا ۱۸ فوت. برای استخرهای بزرگتر نیاز به پکیج زمینی یا دیگ استخر است.
سؤال ۷: بهترین برند مبدل حرارتی استخر چیست؟
استفاده از برندهای معروف در صنعت استخر و جکوزی توصیه میشود و از مبدلهای دستساز تا حد ممکن استفاده نکنید.
✅ نتیجهگیری نهایی
مبدل حرارتی استخر نقش کلیدی در گرمکردن آب استخر و حفظ دمای مطلوب در تمام فصول دارد. انتخاب صحیح نوع مبدل (مسی، استیل، صفحهای یا برقی) بسته به ظرفیت، جنس، شرایط استخر و منابع گرمایی موجود بسیار حیاتی است.
محاسبه دقیق ظرفیت و محل نصب استاندارد، تأثیر مستقیمی بر کارایی، مصرف انرژی و طول عمر تجهیزات دارد. بهرهگیری از برندهای معتبر و اجتناب از مدلهای دستساز تضمینکننده عملکرد بهتر خواهد بود.
در مقایسه انواع مبدل حرارتی استخر، مبدلهای استیل به دلیل مقاومت بالا در برابر کلر و رسوب کمتر برای استخرهای خانگی و ویلایی مناسبترند، در حالی که مبدلهای مسی برای استخرهای بزرگ و مجموعههای تفریحی گزینه بهتری هستند.
