طریقه نصب مبدل حرارتی استخر برای انواع استخرهای ثابت و آماده، تأثیر بسیاری در نحوه کارکرد آن دارد. ایجاد حرارت و دمای مناسب برای آب درون استخر باعث می‌شود تا افراد به راحتی از آن استفاده نمایند. بنابراین در اولین گام لازم است که سیستم و فرایندهای حرارتی استخر، به درستی نصب و استفاده شوند. در این مطلب نحوه نصب مبدل حرارتی و کاربرد انواع آن را توضیح می‌دهیم. مشاهده و خرید محصول

مبدل حرارتی استخر چیست؟

مبدل حرارتی همانطور که از نامش پیداست، وسیله‌ای می‌باشد که دو مایع یا سیال با دمای مختلف را از خود عبور می‌دهد و دمای آن‌ها را به یکدیگر انتقال می‌دهد. این کار باعث می‌شود که سیال با دمای سرد، گرم شود و همچنین سیال با دمای گرم، سرد گردد.

مبدل حرارتی دارای انواع مختلفی می‌باشد که امروزه برای انواع موتورخانه‌ها و همچنین استخرها استفاده می‌شود. محصولاتی که برای استخرها مورد استفاده قرار می‌گیرند، باید دارای شرایط و ویژگی‌هایی باشند که از مهم‌ترین آن‌ها به طول عمر مصرفی بالا و راحتی تمیزکاری آن می‌توان اشاره کرد.

انواع مبدل حرارتی استخر

این محصولات در دو نوع اصلی تولید می‌شوند:

مبدل حرارتی پوسته و لوله

نوع پوسته و لوله این محصول در دو مدل استیل و مسی ارائه می‌شود.

• مدل استیل: به علت ویژگی‌هایی از جمله ارزان بودن، سبک بودن، مقاومت بالا در برابر کلر و مواد اسیدی و بازی، تنوع سایز و ظرفیت و همچنین رسوب‌گیری کم، به عنوان پرتقاضاترین مبدل حرارتی برای استخر می‌باشد.
• مدل مسی: قدرت انتقال حرارت بالایی دارد و در کمترین زمان، دمای آب استخر را بالا می‌برد. بهترین گزینه برای استخرهای بزرگ و آموزشی که زمان برای آن‌ها اهمیت دارد.

مبدل حرارتی صفحه‌ای

این محصول از یک تعداد صفحات خطی تقریباً به هم چسبیده تولید شده است که آب با دو دمای مختلف در هر صفحه جداگانه جریان می‌یابد تا انتقال دما بین آن‌ها صورت بگیرد. این محصول به علت صفحاتی که دارد، امکان جذب رسوبات توسط آن بیشتر است و تمیزکاری آن نیز بسیار سخت می‌باشد.

نحوه کار مبدل حرارتی استخر

برای اینکه آب داخل استخر به دمای مناسبی برای شنا برسد، لازم است که توسط یک منبع حرارت، گرم شود. امروزه این کار توسط مبدل حرارتی انجام می‌شود.

مبدل حرارتی یک واسطه می‌باشد که آب با دمای مختلف را از دو لوله جداگانه وارد خود می‌کند و عمل انتقال دما را انجام می‌دهد و دوباره آب‌ها را از دو لوله جداگانه به مبدأ اولیه برمی‌گرداند.

منبع گرما برای آب استخر می‌تواند دیگ حرارتی، بویلر و… باشد. آب گرم شده توسط منبع حرارتی از ابتدای لوله A وارد مبدل می‌شود. آب سرد استخر نیز از انتهای لوله B وارد مبدل می‌شود. آب‌های ورودی به مبدل، باید در جهت مخالف باشند (جریان متقابل). بعد از هم‌دما شدن آب‌ها، آب منبع گرما از انتهای لوله A به منبع برگردانده می‌شود و آب استخر گرم شده نیز از ابتدای لوله B به داخل استخر برمی‌گردد.

طریقه نصب مبدل حرارتی استخر

تفاوت بسیار اندکی بین طریقه نصب مبدل حرارتی استخر و موتورخانه وجود دارد. چون این وسیله به عنوان انتقال‌دهنده دما عمل می‌کند و عملیات کاری یکسانی را برای موتورخانه و استخر انجام می‌دهد.

مراحل نصب مبدل حرارتی استخر:

مرحله ۱: تعیین محل نصب

مکان باید دارای تهویه مناسب باشد و در طول فصول از دمای مناسبی بهره ببرد. دسترسی آسان برای سرویس و تعمیرات نیز اهمیت دارد.

مرحله ۲: نصب بعد از سیستم فیلتراسیون

مبدل حرارتی باید بعد از سیستم‌های فیلتراسیون و پمپاژ آب نصب شود تا آب ورودی با فشار عالی وارد آن شده و ضعف فشار آب مانع از کارکرد درست آن نشود.

مرحله ۳: نصب قبل از مرحله ضدعفونی

برای استفاده درست از این وسیله جهت گرم‌سازی آب، لازم است که این دستگاه قبل از مرحله ضدعفونی آب استخر نصب شود. چون مواد ضدعفونی‌کننده آب مانند کلر می‌تواند عمر مبدل را در طول زمان کاهش دهد.

مرحله ۴: توجه به ورودی آب گرم و سرد

در طریقه نصب مبدل حرارتی استخر، توجه به ورودی آب گرم و سرد، مورد تاکید قرار گرفته است و اتصالات منبع گرما باید در بخش تعیین‌شده مبدل نصب شوند. آب گرم از منبع حرارتی و آب سرد از استخر باید در جهت مخالف (جریان متقابل) وارد شوند.

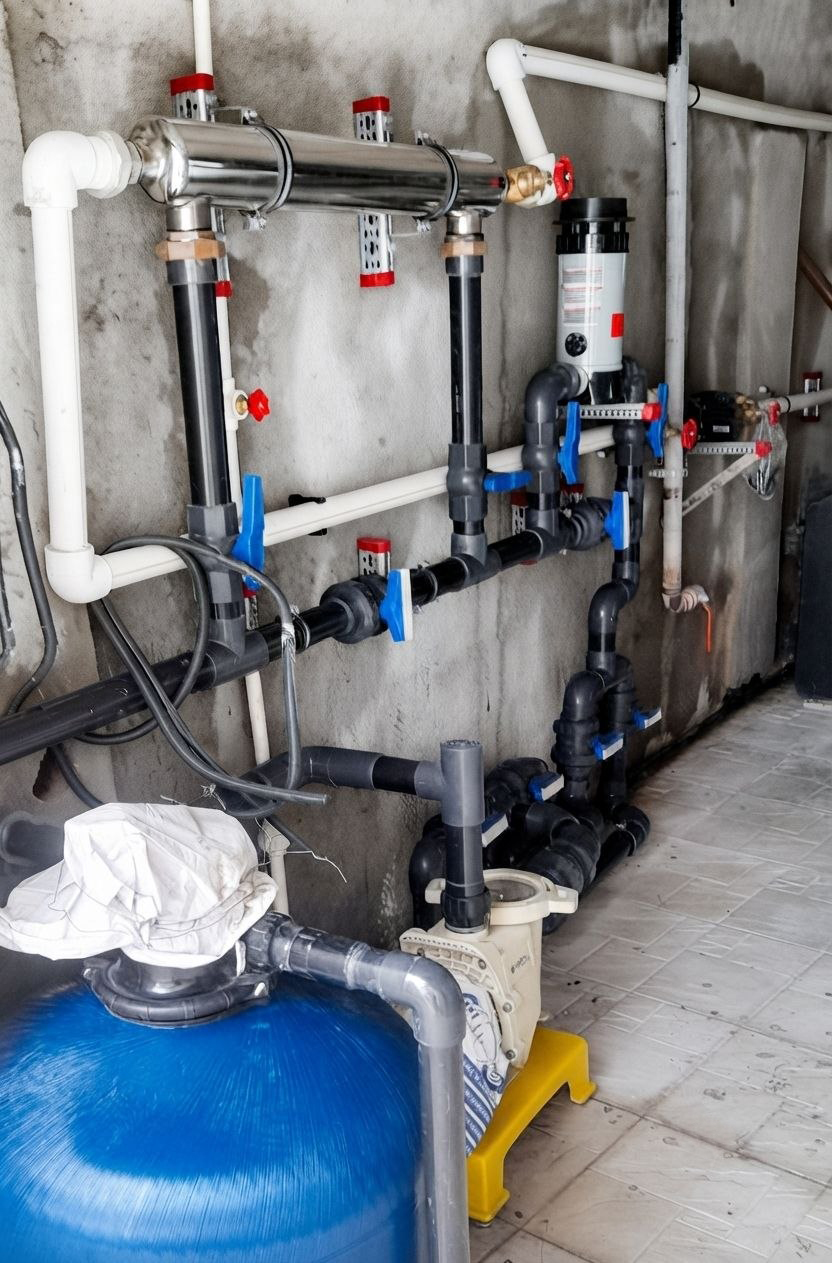

مرحله ۵: اتصالات و لوله‌کشی

ورودی و خروجی مبدل حرارتی مشخص است و اتصالات باید به صورت اصولی انجام بگیرد. لوله‌کشی باید با قطر مناسب و کمترین پیچ و خم انجام شود.

نکات مهم در نصب مبدل حرارتی

• تهویه مناسب: محل نصب مبدل حرارتی باید دارای تهویه کافی باشد تا از تجمع حرارت و رطوبت جلوگیری شود.
• دسترسی آسان: مبدل باید در محلی نصب شود که دسترسی به آن برای سرویس، تعمیرات و رسوب‌گیری آسان باشد.
• جریان متقابل: آب گرم از منبع حرارتی و آب سرد از استخر باید در جهت مخالف (جریان متقابل) وارد شوند تا بیشترین راندمان انتقال حرارت حاصل شود.
• عایق‌کاری: برای جلوگیری از اتلاف حرارت، لوله‌ها و مبدل حرارتی باید عایق‌کاری شوند.
• شیرآلات: نصب شیرآلات در مسیر ورودی و خروجی برای قطع و وصل جریان و سرویس‌دهی ضروری است.
• رسوب‌گیر: نصب رسوب‌گیر در مسیر ورودی آب سرد به مبدل حرارتی، عمر مفید آن را افزایش می‌دهد.

نکته اضافی:

در نصب این محصول برای استخر سرپوشیده و روباز، مکان لوله‌کشی مبدل حرارتی بسیار اهمیت دارد. چون این دستگاه در یک مکان باید ثابت باشد. همچنین در طریقه نصب مبدل حرارتی استخر، توجه به ورودی آب گرم و سرد، مورد تاکید قرار گرفته است و اتصالات منبع گرما باید در بخش تعیین‌شده مبدل نصب شوند.
